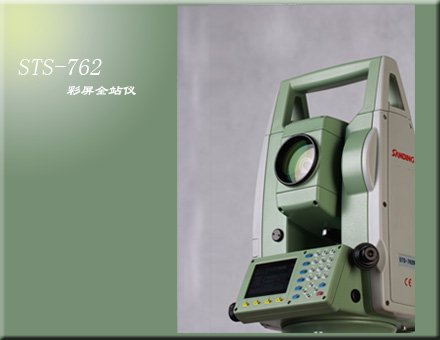

    STS-762彩屏全站仪

  1.

    STS-762彩屏全站仪从外观造型到内部性能都是一次“革命”。外观更人性化设计、更精细的做工,高亮彩屏取代黑白屏。STS-762彩屏采用进口2.7英寸高亮液晶屏,经过测试屏幕在阳光下依然显示清晰。

    STS-762彩屏全站仪在原有特色技术上的优势也不容忽视。防水防尘IP55等级设计,可承受雨水浇灌。绝对编码测角使开机无需初始化,可避免测量工作中因掉电式关机造成的数据损失。350米免棱镜激光测距可有效解决不可放置棱镜的测点的测量问题,采用先进的点发射、面接收激光测距光路,同高效率高精度观测。SD卡、USB等配备多元的数据导入导出方式,大可扩展到32G存储,更方便数据的通讯。可见激光光束下对点直接找准对中,提高工作效率。



    在功能上看,STS-762从以下几个方面做了提升:

    第一、彩屏设计,强光下依然显示清晰。

    第二、增加了温度、气压自动修正功能,高敏感温度、气压变化感触。

    第三、增加下滑环功能,可外接电源,满足长时间测量需要;

    第四,增加按键带夜间照明,更方便夜间或弱光作业;

    STS-762在功能上的改进和提升是一个全新的升华。此外,在测角测距精度、免棱镜测程、与外部的数据传输交换等方面都做了预留,为以后向更高端的升级预留了平台。

    在技术上,STS-762从光、机、电三方面进行了改进。仪器横竖轴设计做了改进,横轴采用整体式的横轴代替原来分体式横轴,减小甚至消除仪器误差,竖轴采用密珠式轴心来提高回转精度。从电路方面,电路板上频率等各方面全方位提高,提取测量弱信号,同时过滤干扰信号,通过电路采集提高性噪比。在测距、测角、水平角精度解决后,再次在垂直角精度这个难题上突破,补偿器上的改进,提高了仪器的安平精度。



    传统:测绘工程、建筑工程、水利工程、交通与道路工程、地籍与房地产测量

    广泛:大型工业生产设备与构建安装调试,大桥、水坝的变形观测、地质灾害监测、体育竞技等。


    具体应用:

    控制测量:

    带状地形和隐蔽地区,如线路控制测量和城市控制测量,使用全站仪的基本测量功能——导测量线,布设导线网和边角网十分灵活,观测方便,精度高。与GNSS产品(手持机、RTK)配合使用,布网形式更灵活,观测更方便,精度更可靠。平面和高程控制可同时进行,用全站仪三角高程测量完全可以代替四等水准测量。


    地形测量:

    使用全站仪的程序测量功能进行三维坐标测量、侧方测量、后方交会等,不但操作简单,而且速度快、精度高,并可同时进行控制测量和碎部点测量。通过传输设备可将全站仪与计算机、绘图仪相连形成内外业一体化的测绘系统,从而大大提高地形图测绘的质量和效率。



    工程放样:

    使用全站仪放样测量功能可将设计好的建筑物、道路、管线等设施的位置,按图纸要求快速、准确地测设到施工现场的实地,作为施工的依据;特别是一些造型复杂、要求高、规模大的建(构)筑物等。


    变形监测:

    在建筑物的变形观测、地质灾害的动态监测中,使用全站仪的坐标测量功能对变形部位的三维坐标进行实时监测,可以及时掌握变形规律,保障结构安全。



    STS-762Rm
    距离测量
    大距离   (天气良好)  免棱镜    350m
    单棱镜    5.0km
    反射片    1.0Km
      数字显示  大:99999999.999 小0.1mm
      精度  有棱镜2+2 ppm 免棱镜:5+3ppm
      测量时间  精测0.3秒,跟踪0.2秒
      平均测量次数  可选取2~5次的平均值
      气象修正  温度气压传感器自动改正
      棱镜常数修正  输入参数自动改正
    角度测量
      测角方式  绝对编码
      码盘直径  79mm
      小显示读数  1″/ 5″可选
      精度    2″
      探测方式    水平盘:对径 垂直盘:对径
    望远镜
      成像  正像
      镜筒长度  154mm
      物镜有效孔径  望远:45mm,测距:50mm
      放大倍率    30×
      视场角  1°30′
      小对焦距离  1m
      分辨率  3″
    自动垂直补偿器
      系统  双轴液体光电式电子补偿器
      工作范围  ±4′
      精度  1″
    水准器
      管水准器  30″/2mm
      圆水准器   8′/2mm
    光学对中器
      成像  正像
      放大倍率  3×
      调焦范围  0.5m~∞
      视场角  5°
    显示部分
      类型  2.7英寸高亮彩屏
    机载电池
      电源  可充电镍-氢电池
      电压  直流6V
      连续工作时间  8小时
    尺寸及重量
      外形尺寸  200mm×190mm×350mm
      重量  6.0㎏
