仪器型号

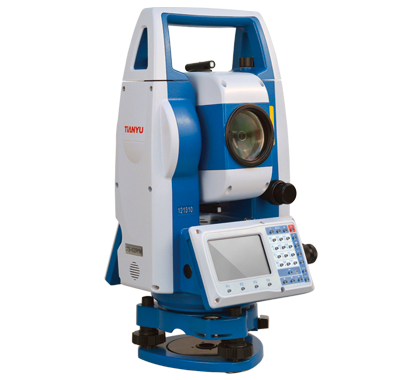

CTS-632R¹⁰M

望远镜

成像

正像

放大倍率

30X

物镜有效孔径

50mm

分辨率

3〞

视场角

1°30′

最短视距

1.0m

筒长

154mm

角度测量

测角方式

绝对编码

角度

竖直角０°位置天顶０°／水平０°可选

测量系统

基础频率60MHz对中精度： ≤1.0mm/1.3m

测角单位

360°／400GON／6400MIL可选

编码盘直径

79mm

最小显示读数

0.1〞/1〞/5〞可选

精度

2〞

探测方式

水平盘：对径    竖直盘：对径

距离测量

最大距离

单棱镜

5.0km

无棱镜

1000m

反射片

1.0km

数字显示

最大：99999999.9999m    最小：0.1mm

精度

有棱镜：±（2+2×10-6·D）mm  无棱镜：±（3+2×10-6·D）mm  反射片：±（3+2×10-6·D）mm

测量时间

精测0.3秒、跟踪0.1秒、速测0.3秒

气象修正

温度气压传感器自动改正

棱镜常数修正

输入参数自动改正

双触发键

具有测量和测量并储存功能，一键切换经纬仪功能

水准器

长水准器

30”/2mm

圆水准器

8’/2mm

竖盘补偿器

系统

双轴液体光电式电子补偿器

工作范围

±6′

分辨率

1″

制动类型

摩擦制动

激光对中

成像

正像

放大倍率

3×

亮度

5级调节

视场角

5°

显示部分

类型

3.0英寸触摸彩屏，具有数字字母键盘

存储

数据存储

内存50000点，标配1G工业级移动U盘

传输接口

串口

波特率最大115200

USB

标准USB和MiniUSB

机载电池

电源

锂电池

电压

直流6V

连续工作时间

20小时

物理特性

防尘防水

IP55

尺寸及重量

尺寸

200mm×180mm×350mm

重量

6.0kg

内置测量程序

Power Site机载软件，应用程序：测量、基础定位放样、轴线放样、高程传递、面积/体积计算、平整度垂直度施工复查、隐蔽点测量、平行线放样、特殊点造型

放样、COGO、道路放样等功能
