    合众思壮G970 GNSS RTK测量系统


  1.

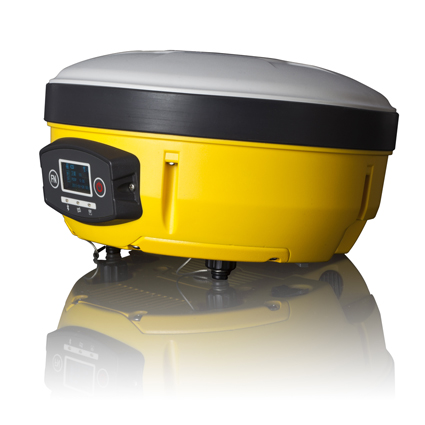

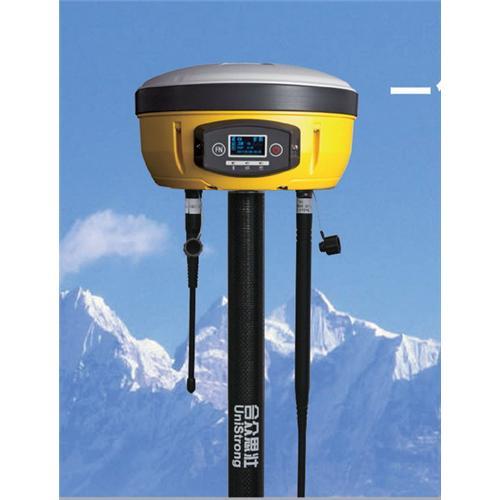

    集思宝G970 GNSS RTK

    集思宝G970以好的质量标准制作,采用先进的RTK引擎,突破了以往国内RTK设计制造的各类问题和难题,是国内RTK的颠覆制作。具体体现为令人叹服的精准度、稳定性、强大的兼容性、环境适应性和人性化。

    产品说明
    GPRS/CDMA/UHF多种模式自由切换
    GPRS/CDMA和传统UHF数据链技术兼备,基准站电台与ENET模式双待机,流动站可根据作业情况随意切换作业模式无需加载外接模块即可自由切换数传模式


    全新智能主机设计,解放手薄,效率倍增
    采用全新智能主机设计,内置高性能处理器,大容量存储设置,人性化的面板操作设置功能,基准站和流动站模式、电台与网络链路方式,差分格式等均可在面板操作完成,解放手薄,增强您的工作效率。通过FN键与开关键的组合应用,设置信息完全显示在液晶屏幕上


    多功能组合按键设计
    通过FN键与开关键的组合应用,既可以查看接收机及数据链的各种状态,又可以对接收机进行设置,选择接收机模式、数据链模式等,解放手簿,提高工作效率。


    高分辨率OLED显示屏,工作详情举目可见
    配备128*64分辨率OLED显示屏,实时显示当前卫星状态、工作模式、差分类型,当前日期时间、电池电量、坐标数据等海量信息,工作状态一目了然。自发光OLED显示屏对比度高、视角广、反应速度快、温度适用范围广、功耗低、强太阳光下依然清晰识别显示内容


    四馈点零相位中心天线
    天线部分采用多馈点设计方案,通过完全对称的天线结构,实现相位中心与几何中心的重合,将天线对测量误差的影响降低到最小
    天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,在一些遮挡较严重的场合仍能正常收星
    带有抗多径扼流板,有效降低多径对测量精度的影响


    标配外挂电台,多种作业模式,真正做到距离无忧
    G970具有先进的内置收发一体化电台的同时,配置5W、35W可调高功率的外挂电台,大大的增加您的电台作用距离
    内置电台轻便实用
    ENET模式,通过网络扩展更大更远的作业区域
    在无网络信号地区,外挂电台就是您远距离作业的有效保障
    410MHz~470MHz全频段覆盖
    兼容PCC、Satel、MDS电台


    技术指标
    跟踪特性
    接收信号:-BeiDou(compass):B1,B2,B3(可选)
         -GPS:L1 C/A,L2E,L2C,L5
         -GLONASS:L1 C/A,L1P,L2 C/A(仅GLONASS M),L2P
         -SBAS:L1 C/A,L5
         -GIOVE-A:L1 BOC,E5A,E5B,E5AltBOC1
         -GIOVE-B:L1 CBOC,E5A,E5B,E5AltBOC1


    性能指标
    静态测量:平面精度 ±2.5mm + 1ppm
         高程精度 ±5mm + 1ppm
    RTK测量:平面精度 ±10mm + 1ppm
         高程精度 ±20mm + 1ppm
    DGPS: 平面精度 ±0.25m + 1ppm
        高程精度 ±0.5m + 1ppm
    SBAS定位(典型):平面精度<1m
            高程精度<5m
    初始化时间:<10 s
    初始化可靠性:>99.9%


    GPS天线特性
    GPS天线:内部集成
    天线类型:微带天线
    相位中心:四馈点天线,零相位中心
    多路径抑制:内置多路径抑制板


    无线通讯
    蓝  牙:内置,V2.0 Class2
    UHF电台:-内置接收
         -内置发射:1W/2W可调
         -外置发射:5W/35W(选配)
         -工作频率:410-470MHz
    通讯协议:天宝TrimTalk(可选其他兼容协议)
    网络通讯:内置WCDMA 3G网络模块(可选CDMA EVDO 3G)


    物理及电源特性
    尺  寸:18.4cm×9.6cm
    重  量:1.2kg
    电  池:2块可拆卸电池,7.4V 3400mAh
    使用时间:16h(静态模式),10h(流动站模式)
    外接电源:9-18V DC ,带过压保护
    按  键:二个(电源+多功能键)
    显  示:三个LED状态显示,128*64高亮度OLED显示屏
    接  口:-5PIN:电源接口+RS232
         -7PIN:RS232+USB
         -2个TNC天线接口


    内存及数据
    内置存储:4GB,支持最大32GB Micro SD卡扩展
    差分输出:CMR,CMR+,RTCM2.X,RTCM3.X
    ASCII输出:NMEA0183
    输出速率:标配50Hz


    环境指标
    工作温度:-40℃~+75℃
    存储温度:-45℃~+85℃
    防尘防水:IP67
    湿  度:100%防冷凝
    跌  落:抗2m 随杆跌落


    控制手簿(A5)
    操作系统:Google Android4.3
    处 理 器:四核1.6GHz
    GNSS
    卫星接收:北斗B1、GPS L1、GLONASS L1支持SBAS
    通 道 数:72
    定位类型:GPS/北斗/GPS+GLONASS/GPS+北斗
    定位精度:单点:2-5mSBAS:1-3m
    更新频率:1Hz
    电  源:3100mAH,3.7V
    存储RAM:2GBROM:16GB扩展存储:支持MircoSD卡扩展,最大支持32G
    数据通讯
    数据线接口:MicroUSB,支持MicroUSB-串口数据通信
    运营商网络:TD-LTE/FDD-LTE/WCDMA/TD-SCDMA/GSM,支持语音通话
    其  他:13.56MHz RFID、Wi-Fi、蓝牙、调频收音机
    屏幕特性
    屏幕尺寸:5.3英寸
    分辨率及类型:1280×720,全贴合工艺,强光下清晰可见
    触屏类型:电容式触屏,支持多点触控,支持带手套触控
    防护及环境特性
    IP67抵抗1.2米跌落至硬质地面
    工作温度:-20℃-60℃存储温度:-30℃-70℃
    传感器及多媒体
    传 感 器:电子罗盘、气压计、加速度传感器、光线传感器、接近传感器、陀螺仪
    摄 像 头:主摄像头1300万像素,前摄像头200万像素
    音  频:听筒、话筒、扬声器、3.5mm耳机接口
    物理特性
    尺  寸:164.6mm × 85.75mm × 15.2mm(长×宽×厚)
    按  键:2个音量按键、2个自定义按键、1个电源按键1个复位孔3个Android软按键


    控制手簿(P7)
    操作系统:Windows Mobile 6.5
    处 理 器:Marvell PXA-310 806MHz
    显 示 屏:480*640VGA 3.7寸屏
    内  存:256MB RAM, 4G NAND FLASH
    无  线:WIFI、蓝牙
    电  池:7.4V 1500mAh 使用时间 12h
    物理按键:全数字键盘
