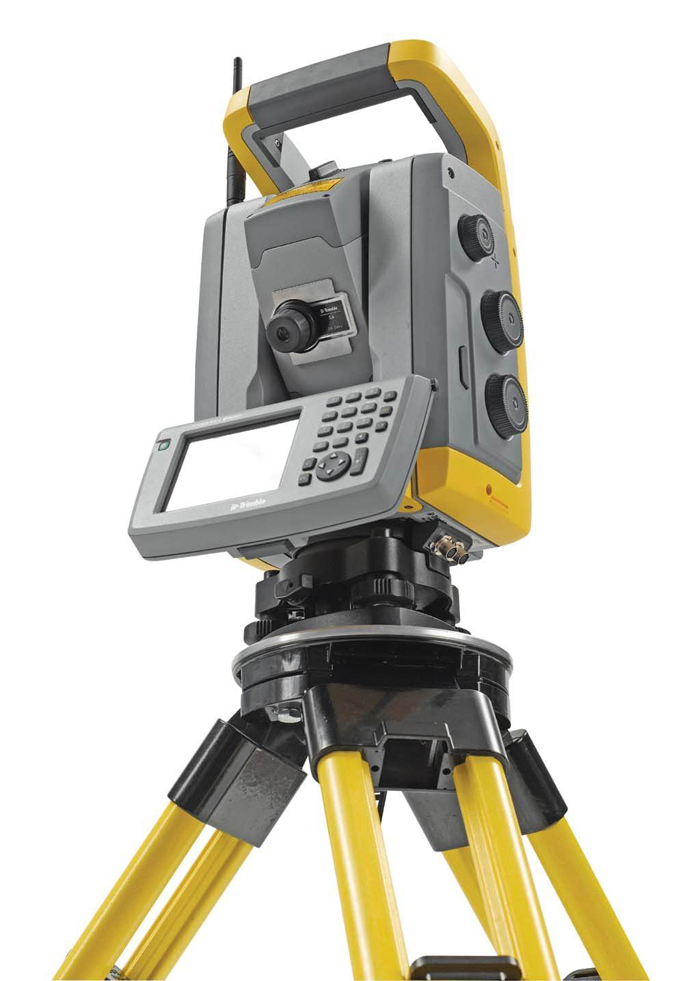

天宝全站仪 S6   产品简介

一、六大特征：

·MultiTrack™多目标跟踪技术，将主动觇标ID与被动棱镜跟踪相结合。

·MagDrive™磁驱伺服技术快速，平稳。

·SurePoint™提供了自动更正仪器照准的精度保证。

·完全能够从伺服升级到Autolock®直至全。

·自动系统把GPS技术与GPS 搜索/锁定和。

·TRIMBLE® I.S. 流动站集成在一起100%无电缆的全站仪，全自动流动站。

二、综合介绍

MagDrive 磁驱伺服技术

Trimble S6卓越的伺服和角度传感器完美整合，重新定义了仪器的工作方式，先进的误差补偿使每一个观测值快速精确。平滑、超静的伺服驱动技术，使Trimble S6无论是测量速度或测量精度都无与伦比。

选择目标模式：主动目标或被动目标
    Trimble S6能够锁定并跟踪多种目标以及范围超常的常规棱镜。此外，测量员能用新型的Trimble MultiTrack多目标跟踪技术选择被动跟踪和主动跟踪，这种灵活性使仪器可以在所有的测量应用中得到利用。主动跟踪觇标ID：始终查找正确目标借助Trimble MultiTrack目标，确保您始终都在查找并锁定着目标。附近的反射表面，包括路标、车辆、警示牌和其它工地棱镜，都不会使您的测量受干扰而中断。此外，主动跟踪还可延长测程，360度的主动发光二极管可保证您能从任何角度跟踪目标。

GPS搜索目标位置
     GPS搜索是Trimble Survey Controller 外业软件的一项特性，它与Trimble MultiTrack目标配合，可使Trimble S6全站仪的测量速度快。在全自动流动站，无论何时何处，GPS搜索都采用GPS定位技术搜索棱镜。因此，使用Trimble I.S.流动站，甚至使用GPS卡或Bluetooth 接收机，Trimble S6都能在几秒钟内锁定到棱镜上。

高容量的内置电池配有智能充电器
     Trimble S6使用一块内置锂电池，可以在全自动测量模式下工作六个小时，并完全无需任何电缆。智能型的电池可使您方便、快速地检查所剩电量。使用可以安装三个电池的多电池适配器，您完全可以工作一天而无需被电池充电所困扰。Trimble S6电池和GPS系统的电池可以使用同一个充电器。

SurePoint定点精度保证

即使是由于风力、振动、沉陷、用力过大的操作造成了移动，Trimble S6依然可以通过有效地改正这些不小心的移动而正常工作，这就是Trimble独有的SurePoint定点精度保证。该技术确保精确瞄准和测量，从而减少了照准错误并避免了重测花费。

直接反射技术

Trimble的DR直接反射技术实现了无棱镜测量，即使是在超常距离的情况下。那些难以到

达或者不安全的目标对Trimble S6来说都不再是测量的障碍，而且在不降低测量精度的情况

下，保证测量快速、安全。

EDM、跟踪器、激光指示器同轴的光学系统

不管是正镜还是倒镜，手工瞄准或使用跟踪仪,使用Trimble S6您可以实现所见即所测。

Trimble S6来自Carl Zeiss的完全同轴光学系统带给您充分的测量信心。

一体化测量

Trimble可以实现从外业到办公室，从光学仪器到GPS的一体化测量。您的Trimble控制器

无需电缆，便可连接到Trimble S6或GPS系统上。它可以在传感器间来回切换，把所有数

据采集到一个任务文件中，无缝地传送数据。您所要做的就是应用适合您工作环境和工作

需要的仪器。

三、性能指标

S6  DR300+

角度测量
精度(基于DIN 18723的标准偏差) . . . .  . . 2" (0.5 mgon)
                         3" (1.0 mgon), 或 5" (1.5 mgon)

角度读取(最小计数)
标准  . . . . . . . . . . . . 1" (0.1 mgon)
跟踪  . . . . . . . . . . . . 2" (0.5 mgon)
算术平均值  . . . . . . . . .0.1" (0.01 mgon)
自动整平补偿器  .双轴补偿器 ±6' (±100 mgon)

距离测量
精度(S. Dev.)
棱镜模式 2–5,500 m
标准  . . . . . . . .±(3 mm + 2 ppm)
跟踪  . . . . . . . ±(10 mm + 2 ppm)

DR 模式 5–300 m
标准测量  . . . . . .±(3 mm + 2 ppm)
跟踪测量  . . . . . ±(10 mm + 2 ppm)
DR 模式 >300 m
标准测量   . . . .  ±(5 mm + 2 ppm)

测量时间
棱镜模式
标准  . . . . . . . . . . . . 1.2 s
跟踪  . . . . . . . . . . .  0.4 s
算术平均值1   . . . . 每次测量1.2 s

DR模式
标准  . . . . . . . . . . . .1–5 s
跟踪  . . . . . . . . . . . . 0.4 s
算术平均值1   . . . .每次测量1–5 s
测程(在标准晴朗条件下2,3)

单棱镜
单棱镜  . . . . . . . . . . 2500 m
单棱镜长距离模式  5500 m (最远距离)
三棱镜  . . . . . . . . . . .3500 m
三棱镜长距离模式   5500 m (最远距离)
最短可测距离  . . . . . . . .  0.2 m

DR 模式 (典型)
Kodak 灰度卡 (18% 反射)4   .>300 m
Kodak灰度卡 (90%反射)4  . .  >800 m
混凝土表面  . . . . . . 300–400 m
木结构表面  . . . . . . 200–400 m
金属结构  . . . . . . . 200–250 m
浅色岩石  . . . . . . . 200–300 m
深色岩石  . . . . . . . 150–200 m
反射金属箔片20 mm   . . .    800 m
反射金属箔片60 mm   . .  . . 1600 m
最短可测距离   . . . . . . . . 2 m

EDM规格
光源  . . . .脉冲激光二极管870 nm，一级激光
同轴激光指向器(标准)   . . . . . ..二级激光

光束发散度
水平方向  . . . . . . . . . . 4 cm/100 m
垂直方向  . . . . . . . . .   8 cm/100 m
大气改正  . . . . –130 ppm 到 160 ppm 连续

四、通用规则
整平
三角基座的圆水准器   . . . ..8'/2 mm
液晶显示电子双轴水准器分辨率  . . . . . 0.3" (0.1 mgon)
伺服系统   . . . . .MagDrive 磁驱伺服技术；
整合式伺服/角度系统传感器电磁直接驱动
旋转速度   . . . . ..115 度/秒 (128 gon/sec)
正倒镜旋转时间   . . . . . . . . . . 3.2 sec
定位速度 180 度 (200 gon)   . . . . 3.2 sec
旋钮和微动   . . . . . . 伺服驱动，无限微调

对中
对中系统   . . . . . . . . Trimble 3-pin
光学对点器   . . . . . . 内置光学对点器
放大倍数/最短聚焦范围  . . . . . 2.3×/0.5 m到无限

望远镜
放大倍数    . . . .30×
孔径    . 40 mm
100 (328 ft)米视野   . . . . . . .2.6 m
最短聚焦范围   . . . . . . .1.5 m到无限
照明十字丝   . . . . . . . 可变 (10级)

内置跟踪灯   标准
工作温度   . . . . . . .–20 ºC 到 +50 ºC
工作环境     IP55
电源
内部电池   . . . 可充电锂电池11.1 V, 4.4 Ah
工作时间5
一个内置电池   . . . . . . . 大约6小时
使用多电池适配器，三个内置电池  . . . . . .  大约18小时
使用安装一个内置电池的全自动托座  . . . . .  . . 12小时

重量
仪器 (伺服/Autolock自动锁定模式)  . . . . . .  5.15 kg
仪器 (遥控模式)   . . . . . . . . 5.25 kg
Trimble CU 控制器   . . . . . . . 0.4 kg
三角基座   . . . . . . . . . . . . 0.7 kg
内置电池   . . . . . . . . . . .  0.35 kg
横轴轴高度   196 mm

遥控测量
测距3
遥控模式   . . . . . . . . . . . .500–700 m
Autolock自动锁定模式   . . . . . .500–700 m
最短搜索距离   . . . . . . . . . . . .0.2 m

200 m的自动锁定指向精度
(标准差)    .<2 mm
角度读数(最小计数)
标准   . . . . . . . . . . .1" (0.1 mgon)
跟踪   . . . . . . . . . . . .2" (0.5 mgon)
平均观测值   . . . . . . . 0.1" (0.01 mgon)
内置/外接电台类型  . . . . . . . .. . 频率2.4 GHz电台
搜索时间 (典型)7   . . . . . . . . . 2–10 s

GPS 搜索/锁定
GPS 搜索/锁定   . . . . 360度或定义水平范围
结果获取时间   . . . . . . . .    15–30秒8
目标重新获取时间   . . . . . . . . . .<3秒
范围    500–700 米
Trimble S6机器人全站仪
Trimble GPS/GNSS系统  . . . . . 任何Trimble R8或5800系统
控制器   . . . . . . Trimble TSC2或Trimble CU
