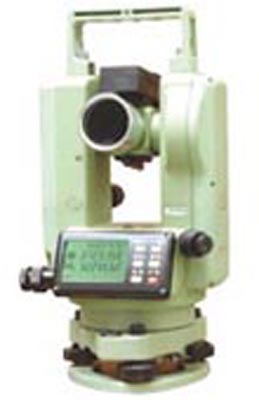

    LT200 系列激光电子经纬仪

  1.

    产品介绍
        激光是一种方向性极强、能量十分集中的光辐射,这对于实现测量过程的高精度、方便性及自动化是十分有益的。LT200系列激光电子经纬仪是本公司在DT200系列电子经纬仪的基础上,增加激光(激光部分采用635nm半导体激光发射器)发射系统改制而成。激光通过望远镜发射出来,与望远镜照准轴保持同轴、同焦。因此本产品除具有电子经纬仪的所有功能外,还提供一条可见的激光束,十分利于工程施工。同时望远镜可绕过支架作盘左盘右测量。保持电子经纬仪的测角精度。也可向天顶方向垂直发射激光束,作一台激光垂准仪。若配置弯管读数目镜,则可根据竖盘读数对垂直角进行测量。当望远镜照准轴精细调成水平后,又可作激光水准仪及激光扫平仪用。若不使用激光,本产品仍可作电子经纬仪用。

    产品特点:

        本产品电子经纬仪部分采用光栅增量式数字角度测量系统;使用微型计算机技术进行测量、计算、显示、存储等多项功能。所以可用于较高精度的角度坐标测量和定向准直测量场合,如:大型船舶的制造;中小型水坝坝体位移测量;重型机器的窗身校正,机件变形测量;港口、桥梁工程;大型管道、管线的铺设;隧道、井巷工程;高层建筑、大型塔架;飞机机架安装;天顶方向的垂线测量;水准测量。



    角度测量

    测量方法   光电增量

    最小读数   1″

    精 度      2″

    望远镜

    物镜孔径   40mm

    放大倍率   30×

    成像       正像

    视场角     1°30′

    最短视距   1.3m

    视距乘常数 100

    视距加常数 0

    显示

    显示屏   双面

    照明

    分划板   有

    显示屏   有

    激光发射系统

    激光管类型                                   半导体激光

    激光波长                                     635nm

    有效射程(白天)                               200m

    光斑大小                                     5mm/100m

    激光束聚集时光斑中心与望远镜视准轴偏差        ≤5″

    激光电源                                     DC3V(2节AA电池)

    补偿器

    倾斜传感器           自动垂直补偿

    补偿范围             ±3′

    水准器

    长水准器             30″/2mm

    圆水准器             8′/2mm

    电源

    电池                 4.8V镍-氢电池或4节AA碱性电池

    电池工作时间         镍-氢电池45h/碱性电池80h

    其它

    数据接口             RS-232C 波特率9600 bps

    仪器大小             153×175×360 mm

    工作温度             -20℃ ~ + 50℃

    仪器重量             4.5kg
