产品介绍

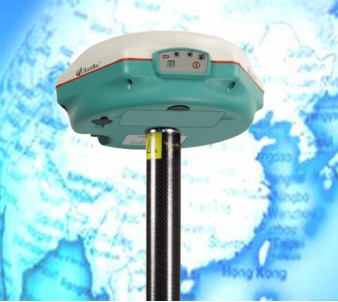

T5 GNSS——精心塑造  智慧结晶

华测T5 GNSS接收机采用新结构设计，外壳采用高分子精密材料，物理性能进一步增强。其所运用的新智能测量技术，让测量更轻松。


突出优势

全面兼容北斗信号  支持四星系统
采用进口四星主板，全面兼容北斗系统信号，支持三星解算，预留伽利略信号通道。北斗系统在我国上空设计了5颗GEO卫星（地球静止轨道卫星），3颗IGSO卫星（倾斜地球同步轨道卫星），使北斗系统在亚太的应用效果远远优于GPS，接收机在高遮挡地区抗干扰能力显著增强，并且作业距离增加一倍。提升您的工作效率，节省您的资金投入。

六边形蜂窝结构
采用更牢固的蜂窝结构硬件模型，大大增强中腔体的固定强度，内外抗摔、抗压能力更强。

采用BD970主板，超强的解算引擎

220个超级通用通道，可以全部接收GPSL1C/A、L2E、L2C、L1/L2/L5 全周载波，支持GLONASS L1C/A、L1P、L2C/A、 L2P、L1/L2全周载波、支持北斗（compass)B1、B2、B3、SBAS （MSAS/WAAS/EGNOS）信号、预留Galileo信号通道。

Maxwell 6多比特技术

T5采用了Maxwell 6结构32位元处理器，主板处理速度更快、更稳定。整个板载结构更加集成化、体积更小、功耗更低、信号增益更强。

Supertrack超跟踪技术
T5采用此技术可以大大提高接收机抗RF射频信号功能，增加了捕获卫星信号的能力，即使在强射频信号干扰或卫星信号比较微弱和有遮挡时，仍能稳定地跟踪并接收和处理卫星信号，使在有效时间内达到不间断信号跟踪，彻底实现了跟踪速度快，不容易失锁，重捕时间短的效果。

先进的智能诊断技术

华测T5接收机内嵌智能诊断系统，开机即可对主板、内存、网络、蓝牙等集成设备进行智能诊断，当接收机的故障信息传递到诊断中心时,服务器首先进行故障代码分析处理，进而根据接收机的数据信息，由服务器发送诊断命令给接收机，使其处于稳定工作状态。

智能GPRS天线技术

T5采用IntelliGain技术对GPRS无线信号进行处理，实时调整无线信号的传输，提供优质的上行链路和下行链路信号，即使在充满噪音和干扰的环境中，也能保持稳定的通信连接。与普通GPRS天线相比，性能提升3倍。

右旋极化天线技术
具有精密微带天线，内置电子多路径抑制板，有效抑制多路径效应带来的误差。

主机超大4G内存

更改flash存储为TF存储，从而实现大空间存储，更加稳定安全。

高灵敏度接收电台

优化电台芯片性能，超高屏蔽的电台板环境，旋极化的电台天线设计，使得接收电台的灵敏度达到+122db以上，整体接收信号能力提高了5倍以上。

航空级镀金气密性接插件
T5内部电子元器件之间采用了航空级镀金气密性接插件，并采用冷压接方式连接，保证仪器内部器件稳固紧密，各模块之间数据传输稳定，同时减少了电磁干扰，大大提升仪器性能。

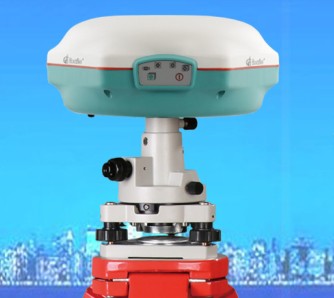

智能化的基准站设计
自启动式的基准站设计、自由设站的测量模式、基站双模式供电技术、UHF或GPRS/CDMA通讯模式任意切换，体现了目前国产GNSS产品高技术水平。

一键切换，轻松便捷
接收机工作模式、通讯模式一键切换，傻瓜式操作，方便快捷，无论多么恶劣的作业环境，总有一种工作模式第一时间满足您的所需，保证各种作业距离的精确定位。

独一无二的物理特性
防老化的纳米材料外壳和双层防水的设计，主机抗3米跌落和水下1米浸泡，且可漂浮。

强大易用的测量软件——测地通（LandStar）

测地通软件是华测为测量人员专门设计的一款手簿测量软件。其功能专业、全面、界面清晰、易学易懂，可运行于各种版本的CE系统及Mobile系统。软件具有全面的应用功能，能够大限度的满足室内外工作的需要。

图形化操作

加强版的图形化操作能够完全显示您所有工作状态，快速的放大和缩小功能，能查看局部的详细情况，也能总览全局工作状态，使您能够时时检查工作的进展情况，也可以现场直接绘制点、线、文字标记等，省去了现场纸质草图的繁琐，内业可以直接导出CAD dxf格式数据，并自动分成多个图层。

功能强大

测地通软件集实时绘图、电力设计、工程放样、道路放样、石油物探放样、轨迹放样、参考线放样、直线库放样、面积周长计算等功能于一身，可以满足您各种工程的需求。

多种数据格式输出

测地通软件可导出华测标准格式或自定义格式下载，也可以直接导出主流的业内常用格式，如CAD、CASS、道亨等，实现了与第三方软件的无缝兼容。

指定范围测量功能

对于限制区域的各种测量，如带状地形图等，可以直接画出边界线或导入CAD、dxf格式的边线数据，或者直接在相应显示区域内测量，更加直观方便。

安全可靠的参数加密功能

国家大地坐标系、地心坐标系以及独立坐标系之间的相互转换参数都属于绝密，为了增加转换参数的安全性，华测手簿软件增加了参数加密功能，可以根据需要设置用户名密码加以保护，确保您的数据安全。

强大的道路放样功能

道路放样软件可现场通过元素法或交点法直接编辑道路数据，可以兼容各种线性的道路数据，包括复杂的缓和曲线、复曲线、S形曲线、卵形曲线等等；放样过程中可以实时显示里程，实时显示每个桩的坐标，放样导航既可以是横偏纵偏也可以是东南西北；可以现场进行横断面测量，偏桩测量等，纵、横断面文件自动分开，可以导入纬地等专业的后处理软件进行处理。

可视化的电力测量功能

新版电力线软件，增加了更多的属性地物，可自动换桩，按里程自动排序，测量时不需要人工输入各种信息，可以在软件上直接点取，更加方便，更加直观，同时在测量时软件可以自动绘制各种所测属性地物，现场情况一目了然。

技术参数

测量精度
静态测量精度
平面精度：±(2.5+ 0.5×10-6×D) mm
高程精度：±(5+0.5×10-6×D) mm

实时动态RTK精度
平面精度：±(10 + 1×10-6×D) mm
高程精度：±(20 + 1×10-6×D) mm

码差分定位精度：0.45米
初始化时间：10s

接收机特性
·220通道接收机；
·先进的定制测量全卫星多系统GNSS芯片；
·高精确的多相关器，用于全卫星多系统伪距观测；
·未经过滤与平滑的伪距观测值数据用于低噪声、低多路径
·误差、低时域相关和高动态响应；
·极低的L1和L2载波相位观测值噪声；
·1 Hz频宽内，优于1毫米的精度；
·支持以dB-Hz为单位的信噪比，可靠的低高度角跟踪技术；
·体积更小、功耗更低、精度更高，性能大大改进；

数据链
频宽：220-240MHz、410-430MHz
      450-470MHz（可选）
网络RTK距离：>70km
功率：1W-28W可据需要任意调节
作用距离：0－28km

性能参数
通道：220通道
按键/显示：2按键/4LED显示
I/O：RS232、USB、蓝牙

I/O端口
1个RS232串口
1个USB数据下载口
1个蓝牙无线通信口
1个外接直流电源口
1个SIM卡槽

电气参数
主机功耗：2.5W
单块电池容量：2600mAh
电池电压：7.2V
电池寿命：1000次充放电过程
电池工作时间：12小时
外接电源：9-13.8VDC

物理特性
体积(W×H)：180mm×80mm
重量：1.2kg

数据格式
导出格式： HCN、DAT、RINEX

环境参数
工作温度：-45℃~+75℃
存储温度：-50℃~+85℃
湿    度：100%无冷凝
防水防尘： IP67标准，可浸入水下1米，可漂浮
冲击震动：抗3米跌落
