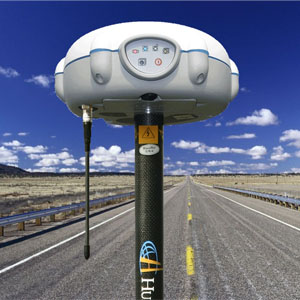

    华测X91 GNSS RTK测量系统

  1. 产品介绍



    华测X91打破了国内GNSS接收机与进口接收机联合使用上的技术壁垒,对于已经拥有了进口RTK仪器用户如:天宝、徕卡、拓普康、麦哲伦(原阿什泰克、泰雷兹)等,可直接添加华测X91 GNSS与进口仪器联合作业,完全兼容,无需其他辅助设备。华测X91可以帮助您高性价比的实现原有RTK 1+n的梦想!



    突出优势



    Cortex-M3处理器

    Cortex-M3处理器采用ARM公司新的指令集架构,该架构采用了Thumb-2技术,内存占用率降低31%,性能提高38%。与普通ARM7处理器相比,Cortex-M3处理器的速度快三分之一,功耗低四分之三,并且能实现更小芯片面积,利于将更多功能整合在更小的芯片尺寸中。



    全面兼容北斗信号 支持四星系统



    采用进口四星主板,全面兼容北斗系统信号,支持三星解算,预留伽利略信号通道。北斗系统在我国上空设计了5颗GEO卫星(地球静止轨道卫星3颗IGSO卫星(倾斜地球同步轨道卫星,使北斗系统在亚太的应用效果远远优于GPS,接收机在高遮挡地区抗干扰能力显著增强,并且作业距离增加一倍。提升您的工作效率,节省您的资金投入。



    核“芯”动力

    X91采用BD970主板,具有超强的RTK解算引擎:

    l  先进的Maxwell 6定制测量全卫星多系统GNSS芯片;

    l  高精确的多位相关器,用于全卫星多系统伪距观测;

    l  未经过滤与平滑的伪距观测数据用于低噪声、低多路径误差、低时域相关和高动态响应;

    l  极低的L1L2载波相位观测值噪声;

    l  1Hz频宽内,优于1毫米的精度;

    l  支持以dBHz为单位的信噪比,Trimble 可靠的低高度角跟踪技术;

    l  体积更小、功耗更低、精度更高,性能卓越。



    复合粒子电磁兼容技术

    X91采用了军工领域先进的复合粒子电磁兼容技术,完美屏蔽所在环境对X91电子元件的电磁干扰,有效降低了因系统电磁兼容所导致的性能降级或者失效的风险。



    惰性气体防氧化设计

    X91内腔填充氦气属于惰性气体,惰性气体在常态下很难同其它元素或化合物结合参与反应,被用来隔绝被保护物体与外界的接触。它可防止X91内部元器件氧化,维持参数稳定,并易于检测及控制,从而提升仪器的稳定性。



    兼容所有CORS系统并支持自建CORS系统

    华测X91特有的内置通讯模块能接收所有差分数据格式(CMR+、CMR、RTCM、RTCA等),华测X91实现了完全兼容市场所有CORS系统,如天宝VRS、徕卡主辅站技术、拓普康CORS、FKP等。

    华测X91支持自建 CORS,用户可以根据需要自建单多基站 CORS 系统,满足测绘、国土规划、地籍管理、工程建设、交通监控、公共安全、工程与地壳形变监测等系统工作的需要。

    特点:

    基准站可自由架设,基准站可通过GPRS、CDMA、Internet网络发送差分数据;

    可对全网电离层对流层轨道误差进行模型化处理;

    保证作业范围,减少测量盲区;

    支持单基准站、多基准站实时发送差分数据到一个或多个中心服务器;

    提供网络RTK服务;

    实时显示基准站信号跟踪状况,如星空图、信噪比、钟差等;

    实时显示流动站状态,如固定、浮动等;

    原始数据后处理的功能;

    兼容所有品牌的GPS产品;

    可以选用华测服务器作为中心服务器;

    无限用户量:只要网络资源满足,可支持几百个用户同时在线;

    具有高安全性和保密性,用户可自设用户名和密码。



    人性化的设计理念,大化您的方便使用

    人性化的设计

    主机、天线、UHF、GPRS/CDMA、蓝牙、电池完全内置,100%无电缆;人体工程学设计专业手簿;完善的可以无师自通的界面;真空可视化的电台模式,所有一切组成了完美的华测 X91 GNSS测量系统。



    小巧的RTK
    小巧、轻便、易于携带,为测量人员创造更轻松的工作环境。适用于任何野外环境,抗2米跌落,可在极端的温度下、恶劣的气候与环境条件下进行正常的作业,满足各种类型的GPS应用,所有设计性能都达到严格的军方制定的技术标准。



    DL5数据链

    DL5数据链是华测公司专门为传输GNSS定位数据设计的一款数传电台。数码管显示,多信道、功率选择,操作简单、做工精良、外表美观、工业标准设计,可以进行超大数据传输,传输距离远,是RTK作业数据链路的佳选择。



    强大易用的软件

    1.测地通(LandStar

    测地通软件是华测为测量人员专门设计的一款手簿测量软件。其功能专业、全面、界面清晰、易学易懂,可运行于各种版本的CE系统及Mobile系统。软件具有全面的应用功能,能够大限度的满足室内外工作的需要。

    2.Compass数据处理软件

    华测Compass数据处理软件,全中文界面,多国语言选择,模块化设计。操作简单,功能全面,主要模块有:静态基线处理模块、星历预报模块、项目管理模块、网平差模块、坐标系统模块和输入输出模块等,且软件兼容性强,可处理任何标准格式的静态数据。



        专业的数据处理软件,为中长基线的解算提供了有利的保障;快的基线解算和网平查处理速度,全方位的数据建模,提供可靠的解算结果,是目前唯一达到300公里超长长基线的静态数据处理软件。



    技术参数



    测量精度

    l  静态测量精度:

    水平精度:±(2.5+0.5×10-6×Dmm

    高程精度:±(  5+0.5×10-6×Dmm



    l快速静态测量精度:
    平面精度:( 5+1×10-6×D)mm

    高程精度:( 10+1×10-6×D)mm



    l  实时动态RTK精度:

    水平精度:±(10+1×10-6×Dmm

    高程精度:±(20+1×10-6×Dmm



    l  单机定位精度:1.5

    l  码差分定位精度:0.45

    l  初始化时间:10s



    l  初始化可靠度:>99.99%

    l  再次捕获时间:L10.5sL2小于1s。授时精度:20ns RMS.



    接收机特性

    l  220通道接收机;

    l  先进的Maxwell 6定制测量全卫星多系统GNSS芯片;

    l 高精确的多相关器,用于全卫星多系统伪距观测;

    l 未经过滤与平滑的伪距观测值数据用于低噪声、低多路径误差、低时域相关和高动态响应;

    l 极低的L1和L2载波相位观测值噪声;

    l  1 Hz频宽内,优于1毫米的精度;

    l 支持以dB-Hz为单位的信噪比,可靠的低高度角跟踪技术;

    l  体积更小、功耗更低、精度更高,性能大大改进。



    UHF电台

    l  内置高性能进口电台通讯单元,与进口品牌无缝兼容;

    l  220240MHz410430MHz450470MHz

    l  19200bps无线传输速率

    l  基准站外挂电台输出功率1W28W,可任意调节



    GPRS网络通信

    l  内置进口GPRS/CDMA数据通信模块;

    l  900/1800MHz频段,自动登录;

    l  24小时免费网络服务器支持。



    I/O端口

    l  1RS232串口;

    l  1USB数据下载口;

    l  1个蓝牙无线通信口;

    l  1个外接直流电源口;

    l  1GSM/CDMASIM卡插槽。



    物理特性

    l  体积(W×H):18cm×8cm

    l  重量:1.2 kg



    存储和记录

    l  内置存储器:256M

    l  原始数据记录率:20Hz,高可达96Hz

    l  存储格式:HCNDATRINEX



    数据格式

    l  RTCM2.X  RTCM3.X

    l  CMR,CMR+

    l  RTCA

    l  NMEA0183

    l  NTRIP协议



    电气参数

    l  主机功耗:2.5W

    l  单块电池容量:3100mAh

    l  电池电压:7.2V

    l  电池寿命:1000次充放电过程

    l  电池工作时间:12小时

    l  可外接直流电,内外电源自动切换

    l  外接电源:913.8VDC



    环境参数

    l  工作温度:-45℃—75

    l  存储温度:-50℃—85

    l  温度:100%无冷凝

    l  防水防尘:满足IP67标准,可浸入水下2米,可漂浮

    l  冲击震动:抗3米跌落
