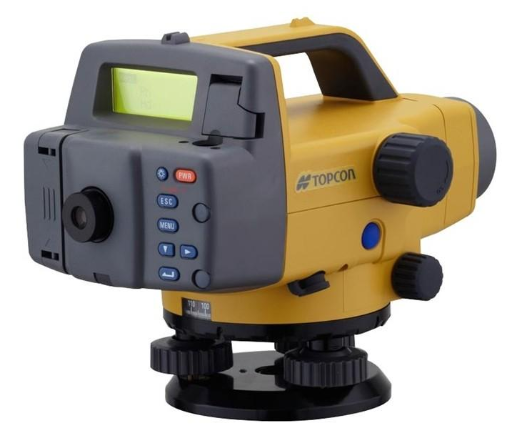

    拓普康DL-501数字水准仪


  1.

    DL-501通过各种技术手段来保证其达到行业内的高精度。
    • RAB编码技术、高精度光学系统、可靠的磁阻尼
      摆式补偿器均可保证读数的准确性；
    • 双轴补偿系统、倾斜超限提示、无线遥控、自动
      调焦功能可保证对焦精度；
    • 即使在昏暗条件下，只要尺面亮度达20lx以上，
      DL-501均可得到可靠读数。

    快速测量技术
    DL-501在增强型和标准型两种型号下，均具有2.5秒高速测量技术。增强型更具有“自动调焦”和“瞄准镜”的组合功能，从而使测速得以显著提高。与手动调焦数字水准仪对比，从标尺照准到完成数据存储，可减少40%的测量时间。

    测量与记录程序
    机载软件支持下列常用观测程序及其数据记录：
    • 模式：BF/BFFB/BBFF/BFBF/aBF/aBFFB/aFBBF;
    • 线路水准测量程序符合中国水准测量的规范要求。
    • 可对水准路线设置各种限差值，并在测量中进行
      各项限差检核。

    RAB码水准标尺



    材料

    型号

    长度

    线性膨胀系数

    全新超级铟钢尺

    BIS30A

    3m

    ±0.1ppm/℃

    普通铟钢尺

    BIS20

    2m

    1ppm/℃

    BIS30

    3m

    1ppm/℃



    材料

    型号

    长度

    背面刻划

    玻璃钢

    BGS40

    4m

    公制

    BGS50

    5m

    公制



    DL-501技术参数

    　　

    DL-501增强型

    DL-501标准型

    瞄准部　　　
    望远镜　物镜孔径：45mm，放大倍率：32x　
    　　分辨率：3"，小视距：1.5m，视场角：1°20'
    自动调焦方式距离比对测量

    -

    　调焦对象专用RAB编码尺

    -

    　测程1.6 ~100m

    -

    　调焦时间0.8~4.0s

    -

    　AF/MF 模式自动转换（MF模式为主）

    -

    瞄准镜　放大倍率： 4.5x

    -

    补偿器　　　
    类型　磁阻尼系统摆式补偿器　
    补偿范围　≥12'　
    补偿精度　±0.3"　
    倾斜超限警示传感器双轴液体倾斜传感器　
    　功能信息提示/声响提示/ 倾角达±8.5' 无法测量
    （开/关可选）    		　
    　　　　
    高程和距离测量　　　
    高程测量精度*1BIS30A铟钢尺0.2mm

    -

    　BIS20/30铟钢尺           -

    0.3mm

    　BGS铟钢尺1.0mm　
    　人工读数1.0mm （采用BGS玻璃铟钢尺）　
    测距精度
    (D: 距离测量值)    		D≤10m≤±10mm　
     10m<D≤50m≤±0.1% x D　
     50m<D≤100m≤±0.2% x D　
    两差改正　K=0.142/0.20/不改正，可选　
    测程电子读数 1.6 ~100m　
    　人工读数1.5m起　
    小显示高程0.00001/0.0001/0.001m　
    　距离0.001/0.01/0.1m　
    测量时间单次/重复<2.5s　
    　均值<2.5s x [测量次数]　
    　重复速测<1s　
    小可测量照度　20lx. （尺面照度)　
    用户界面　　　
    显示器　LED背光式液晶图形显示器　
    键盘　27键背光式字母数字键盘　
    DLC1遥控器　3键红外遥控器

    选配

    水准测量程序*2　BF, BFFB, BBFF, BFBF, aBF, aBFFB, aFBBF;
    每个模式均有2个中视点    		　
    　　　　
    水准器灵敏度圆水准器8'/2mm　
    　LCD 图形水准器±12'/内圆，±24'/外圆　
    水平度盘　直径：103mm，分划值： 1°　
    数据管理　　　
    数据存储内存10,000 点数据　
    　外部存储器SD/SDHC 卡(可达4GB), USB存储(可达4GB)
    端口RS-232C波特率 1,200 ~ 57,600 bps　
    　USBUSB 1.1 A型　
    环境指标　　　
    防尘防水等级　IP54（IEC60529:2001）　
    工作温度　-20°C ~ +50°C　
    物理指标　　　
    尺寸　长260 x 宽226 x 高200mm　
    重量（含电池 BDC58）3.5kg

    3.4kg

    电源系统　　　
    标配电池　BDC58 (可充电锂电池, 7.2V, 4.3Ah)
    工作时间自动调焦约9小时

    -

    （20℃时）手动调焦约12小时

    约14小时

    电量显示　4格显示，低电量警示　
    自动关机 　30分钟无操作/手动（可选）　
    *1 每公里往返高差中数标准差（中误差）     *2 B：后视，F：前视，a：交替　
