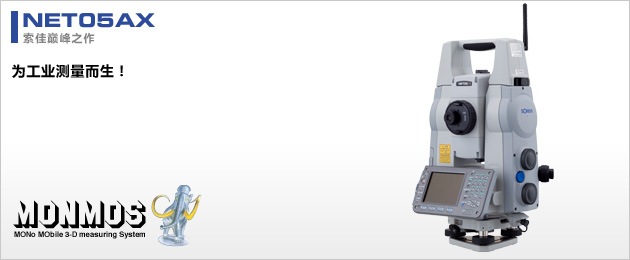

    巅峰之作—NET05AX

  1.

    索佳NET05AX,为工业测量、建筑变形监测等提供超高精度的解决方案。
    索佳自1990年开始已经将NET系列高精度全站仪应用于船舶、大桥、交通工具、大型构建、隧道变形监测、建筑和滑坡变形监测,等等。
    NET05AX提供高的测角精度0.5″,采用索佳独特的IACS(独立角度校正系统)技术和增强的绝对编码度盘RAB(随意双向编码)技术。
    NET05AX距离测量的主要技术指标:
    1.棱镜:在3,500m以内可达到工业级的0.8mm + 1ppm;
    2.反射片:在200m之内可达到0.5mm + 1ppm;
    3.无棱镜:在100m之内可达到1mm + 1ppm;
    4.所有目标测量在精测模式下的测距时间小于2.4秒。
    NET05AX能自动搜索和照准棱镜或反射片,自动照准的范围为:棱镜1,000m;反射片50m;即使多个棱镜和其他反射物体都在望远镜的视场内,独特的自动照准运算法则也能保证精确照准望远镜十字丝附近的棱镜目标。NET05能够安全和可靠地自动监测已竣工或正在建设中的大型构筑物,甚至可以实现24小时全自动化无人职守。
    IP64级的防尘防水等级-全自动伺服的全站仪-允许在恶劣条件下放心使用。Bluetooth® 无线通讯技术授权在300m范围之内,NET05集成Windows CE操作系统和高清晰的TFT LCD触摸屏面板。



    NET05AX / NET1AX技术参数

    型号

    NET05AX

    NET1AX

    望远镜正像、同轴激光指示与测距光学系统, 放大倍率:30X, 分辨率:2.5", 短焦距:1.3m
    角度测量绝对编码、对径检测、IACS技术
    单位度 / Gon / 密位, 可选
    小显示0.01/0.1mm0.1/1mm
    精度0.5"1"
    IACS自主角度校正系统
    倾斜补偿器液态双轴补偿器, 补偿范围: ±3'
    距离测量同轴相位法测距、调制激光(690nm)
    激光输出无协作目标模式2级3R级
     棱镜/反射片模式1级激光
    测程AP单棱镜1.3 至 3500m 1.3 至 3500m
     CP精密棱镜1.3 至 800m 1.3 至 1000m
     反射片 (RS50N-R)1.3 至 200m 1.3 至 300m
     无协作目标0.3 至 100m0.3 至 400m
    单位米/英尺/美制英尺/英寸
    小显示精测:0.00001m,速测 /跟踪:0.001m
    精度AP/CP 棱镜(0.8 + 1ppm x D)mm(1 + 1ppm x D)mm
     反射片(0.5 + 1ppm x D)mm(1 + 1ppm x D)mm
     无协作目标(1 + 1ppm x D)mm(2 + 1ppm x D)mm
    测量时间精测: 每次 0.9s(首次 2.4s),速测: 每次 0.6s(首次 2.0s),   跟踪:每次 0.4s(首次 1.3s)
    自动照准与自动跟踪望远镜同轴光学成像CCD感应器
    自动照准范围/自动跟踪范围AP单棱镜1000m/800m
    CP精密棱镜700m/600m
    ATP1 360°棱镜600m/500m
    反射片 (RS50N-R)50m/n/a
    操作系统
    操作系统Windows CE 5.0
    显示3.7寸, TFT QVGA彩色LCD显示器、触摸屏、图标可激活操作
    其它
    防尘防水等级IP64
    工作温度 /储存温度 -20 至 +50ºC/-30 至 +70ºC
    尺寸(含提柄和电池)/仪器高度长201x宽220x高375mm/236mm
    主机重量(含提柄及电池) 7.6kg
    供电系统7.2V
    电池标配两块BDC58锂电池(7.2V 4.3Ah)
    在20ºC温度下的使用时间标准的BDC58:大约 3 小时。外接电池BDC61 (镍氢, 13Ah): 大约9 小时
