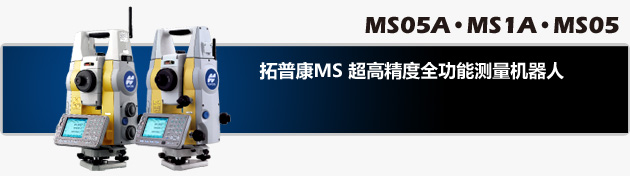

拓普康MS系列全站仪,是以超精密三维自动化测量而著称的新型测量机器人,是拓普康家族的新成员。它们以独特的创新技术,提供了空前的0.5″测角精度和亚毫米级测距精度,以及卓越的测量机器人智能一体化功能,代表着测绘、工程、建筑和三维工业测量等广大应用领域的高水准。
MS系列全站仪采用了三大新的拓普康技术:IACS测角技术、RED-tech EX测距技术、多棱镜目标识别技术,并且具备三大特点:高精度、高性价比和自动化测量。
高精度无疑代表着MS系列全站仪突出的优点所在,0.5″的测角精度更是完美的符合了新出台的“测绘资质分级标准”中的要求;高性价比是它在同类全站仪中脱颖而出的必备条件,也是客户所看重的特点。
而强大的测量机器人自动化测量特性,为MS系列全站仪中的MS05A/MS1A所具备,装载了拓普康先进的电动驱动,可以实现包含自动跟踪、自动照准、智能识别、遥测控制等功能在内的自动化测量,极大提高了测量效率。
此外,MS系列全站仪还具备隧道测量激光指示,完美的LED照明,Windows CE操作系统,特殊的万能反射片功能,并包含无棱镜测量功能。
作为拓普康品牌的旗舰产品,MS系列全站仪可应用于所有测量・建筑・土木・精密测量领域,可以为各种测量任务提供完美解决方案。
MS系列全站仪,开创了超精密三维自动化测量的新时代!
MS系列产品技术参数 | |||||
型号 | MS05 | MS05A | MS1A | ||
望远镜 | 正像、同轴激光指示与测距光学系统,放大倍率:30X, | ||||
分辨率:2.5″,短焦距:1.3m | |||||
水准器灵敏度 | 管水准器:20″/2mm,圆水准器:10′/2mm | ||||
光学对中器 | 放大倍率:7x | ||||
角度测量 | 绝对编码、对径检测、IACS技术 | ||||
单位 | 度/Gon/密位,可选 | ||||
小显示 | 0.1″/0.5″ | ||||
精度 | 0.5″ | 1″ | |||
IACS | 自主角度校正系统 | ||||
倾斜补偿器 | 液态双轴补偿器,补偿范围:±4′(±74mgon) | ||||
距离测量 | 同轴相位法测距、调制激光(690nm) | ||||
激光输出 | 无协作目标模式 | 3R级(大5mW) | 2级 | 3R级(大5mW) | |
棱镜/反射片模式 | 1级激光(大0.22mW) | ||||
光斑大小(免棱镜模式) 高×宽 | 2m:3×5mm,10m:5×6.5mm,40m:11×9mm | ||||
测程 | 反射片(50mm) | 1.3至200m | 1.3至200m | 1.3至300m | |
AP单棱镜 | 1.3至3500m | 1.3至3500m | 1.3至3500m | ||
CP精密棱镜 | 1.3至800m | 1.3至800m | 1.3至1000m | ||
无协作目标 | 0.3至40m | 0.3至40m | 0.3至200m | ||
0.3至100m | 0.3至100m | ||||
单位 | 米/英尺/美制英尺/英寸 | ||||
小显示 | 精测:0.01mm,速测/跟踪:0.1mm | 精测:0.01mm,速测/跟踪:1mm | 精测:0.1mm,速测/跟踪:1mm | ||
精度 | 反射片 | (0.5+1ppm×D)mm | (0.5+1ppm×D)mm | (1+1ppm×D)mm | |
AP/CP棱镜 | (0.8+1ppm×D)mm | (0.8+1ppm×D)mm | (1+1ppm×D)mm | ||
无协作目标 | (1+1ppm×D)mm | (1+1ppm×D)mm | (3+1ppm×D)mm | ||
测量时间 | 精测:<0.9s(首次<2.4s),速测:<0.6s(首次<2.0s),跟踪:<次0.4s(首次<1.3s) | ||||
自动照准与自动跟踪 | 望远镜同轴光学成像CCD感应器 | ||||
自动照准范围/自动跟踪范围*9 | AP单棱镜 | 1000m/800m | |||
CP精密棱镜 | 700m/600m | ||||
ATP1 360°棱镜 | 无 | 600m/500m | |||
反射片(RS50N-R) | 50m/n/a | ||||
操作系统 | |||||
操作系统 | Windows CE Ver.5.0 | ||||
显示 | 双面3.5寸,TFT QVGA彩色LCD显示器、 | ||||
触摸屏、图标可激活操作、背光可选 | |||||
数据存储与接口 | |||||
DLC1遥控器(选配) | 红外,工作距离:0.5m | ||||
数据存储器 | 内存(1MB),CF卡,SD卡,U盘 | ||||
数据接口 | RS-232C串口/USB1.1:A型,miniB型 | ||||
其它 | |||||
防尘防水等级 | IP65(IEC60529:2001) | IP64 | |||
工作温度/储存温度 | -20至+50℃ | -10至+50℃/-30至+70℃ | |||
尺寸(含提柄和电池)/仪器高度 | 长201 × 宽220 × 高375mm/236mm | 长201 × 宽202 × 高375mm / 236mm | |||
主机重量(含提柄和电池) | 7.1kg | 7.6kg | |||
供电系统 | |||||
电池 | 标配两块BDC58锂电池(7.2V 4.3Ah) | ||||
在20℃温度下的使用时间 | BDC58 | 约14小时 | 大约3小时 | ||
外部电池 | BDC60:约19小时,BDC61:约38.5小时 | BDC61(镍氢,13Ah):大约9小时 |
