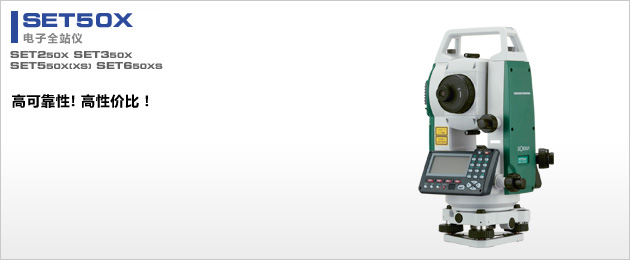

出色的可靠性能和适中的价格,集全天候、测程、测速和精度等优势于一身,置功能强大、界面友好的测量和数据管理软件于一体,索佳SET50X系列全站仪成就又一高品质精品。
索佳先进的数字信号处理技术显著提高仪器的测距能力,使测量工作效率大化。
• 1.7秒精测速度比较以往机型快40%。
• 0.3秒跟踪测距速度比较以往机型快20%。
• 2mm+2ppm棱镜测距精度;
3mm+2ppm反射片测距精度。
索佳独具创新性的绝对编码系统自2002年推出以来,其领先的稳定性和可靠性已得到遍及全球的诸多应用所验证。
• 光学和机械结构简单,即使在恶劣的环境条件下仍能确保可靠性的大化。
• 先进的编码技术和数字处理技术,使仪器在出现编码器误读时具有自动检测和纠错功能。
• 2”级仪器内置的IACS角度自校正系统确保角度测量的高可靠性。SET50X系列全站仪具有业界领先的IP66防护等级,保护仪器免受细微粉尘或倾盆大雨的侵袭,为恶劣环境下作业提供无与伦比的高可靠性。
• IP6x为防止固体异物进入的高防尘等级。
• 完全防止粉尘、沙土或其它微粒物进入仪器。
• IPx6高等级防水使仪器可承受来自任意方向的喷射水流。
• 不期而遇的大雨或隧道、地铁工地内的水滴均无法进入仪器。
SET50X技术参数 | |||||
型号 | SET250X | SET350X | SET550X | SET650X | |
望远镜 | 照准指示与测距共轴光学系统 | ||||
放大倍率/分辨率 | 30X/2.5" | 26X/3.5" | |||
其它 | 镜筒长度:171mm,物镜孔径:45mm(EDM:48mm),成像:正像 | ||||
视场角:1˚30′(26m/1,000m),短焦距:1.3m,背光亮度:5级 | |||||
测角部 | 绝对编码度盘,对径检测 | ||||
小显示 | 1"/5",0.0002/0.001gon,0.005、0.02密位,可选 | ||||
测角精度(ISO17123-3:2001) | 2"/0.6mgon/0.01密位 | 3"/1mgon/0.015密位 | 5"/1.5mgon/0.025密位 | 6"/1.9mgon/0.03密位 | |
IACS(角度自校准系统) | 内置 | — | |||
测角模式 | H | 右角/左角,置零,锁定,设角,重复测量 | |||
V | 天顶0/水平0/水平0±90°/坡度% | ||||
双轴补偿器/视准差改正 | 液体双轴倾斜传感器,补偿范围±6′(±111mgon)/提供视准差改正 | ||||
水平垂直微动 | 双速 | 单速 | |||
测距部 | 同轴相位测距,调制激光(690nm) | ||||
激光输出等级 | 1级 | ||||
测距范围(一般气象条件下) | 反射片 | RS90N-K:1.3~150m,RS50N-K:1.3~60m,RS10N-K:1.3~25m | |||
小型棱镜 | CP01:1.3~1,000m,OR1PA:1.3~600m | ||||
单AP标准棱镜 | 1.3~3,500m/良好气象条件下:1.3~4,000m | ||||
三AP标准棱镜 | ~4,500m/良好气象条件下:~5,000m | ||||
距离单位 | 米/英尺/英寸 | ||||
小显示 | 精测/速测:0.001m追踪测:0.01m | ||||
测距精度(ISO17123-4:2001) | 反射片 | (3+2ppm×D)mm | |||
AP/CP棱镜 | (2+2ppm×D)mm | ||||
测量模式 | 精测(单次/重复/均值)/速测(单次/重复)/跟踪测 | ||||
测量时间*5 | 精测:0.9秒(初次1.7秒),速测:0.7(初次1.4秒),跟踪测:0.3秒(初次1.4秒) | ||||
改正 | 地球曲率与大气折光改正(K=0.142/0.20/none)/水准面改正/比例尺改正(0.5~2.0) | ||||
接口与数据管理 | |||||
显示器/键盘 | 可调对比度、带背光192×80点阵液晶图形显示器/带背光27按键字母数字键盘 | ||||
操作面板 | 双面 | 单面 | |||
遥控器SF14(选配) | 红外通讯全字母数字键盘 | — | |||
数据存储 | 内存 | 约10000点 | |||
外部 | SD卡,SDHC卡(4GB)/USB闪存(4GB) | ||||
接口 | RS-232C串口(波特率:1,200~38,400bps) | ||||
蓝牙模块(选配)/SFX数据传输系统 | 2级蓝牙,Ver.1.2/SFX通过与蓝牙连接的支持GPRS手机进行远程数据传输 | ||||
其它 | |||||
水准器 | 照准部水准器 | 30"/2mm | 40"/2mm | ||
图形水准器/圆水准器 | 图形显示范围:±6′(内圆),数字显示范围:±6′30”/圆水准器:10′/2mm | ||||
激光对中器(选配) | 2级激光产品,红色激光二极管(635nm±10nm),对中精度:≦1.0mm/1.3m | ||||
光学对中器 | 放大倍率:3X,短焦距:0.3m | ||||
防尘防水等级/基座 | IP66(ICE 60529:2001)/可拆卸基座(WA200) | ||||
工作温度 | -20~+50℃ | ||||
储存温度 | -30~+70℃ | ||||
尺寸(含提柄和电池) | 166(宽)×180(长)×341(高) | 166(宽)×173(长)×341(高) | |||
重量(含提柄和电池) | 5.5kg | 5.4kg | 5.3kg | ||
电源系统 | |||||
电池 | 机载电池BDC46B | 可充电锂电池BDC46B(7.2V,2.4Ah),除6"机型标配1块电池外,其它机型均标配2块电池 | |||
工作时间(测角测距) | 机载电池BDC46B | 约8.5小时,仅测角约12.5小时 | |||
外接电池(选配) | BDC60:约25小时,BDC61:约50小时 | ||||
外部电源 | 输入电压 | 6.0~8.0V DC | |||
自动关机 | 5/10/15/30分钟无操作/手动,可选 | ||||
软件 | |||||
机载程序 | 后方交会测量、三维坐标测量、放样测量、直线放样、弧线放样、点投影、交会计算、导线平差、单距偏心测量、双距偏心测量、角度偏心测量、对边测量、悬高测量、面积计算 |
