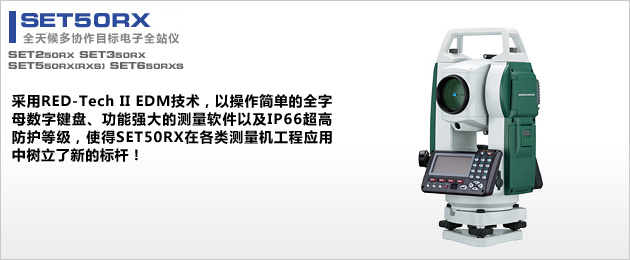

    SET50RX

  1.

    采用增强型RED-Tech II EDM技术,以操作简便的全字母数字键盘、强大的功能软件和出色的可靠性为特色的SET50RX系列,为无协作目标全站仪在各类测量及工程应用中树立了新的标杆。
    (1)增强型RED-Tech II EDM技术,独一无二的30cm至400m宽量程无协作目标测距。
    (2)棱镜和反射片测量模式时激光输出自动切换为1级,确保作业安全。
    (3)创新型光学系统设计为EDM和望远镜提供了理想的光路。
    (4)先进的编码和数字处理技术,具有度盘误读自动检测和纠错功能。
    (5)2"级仪器内置自主角度校正系统IACS,进一步提高了测量的可靠性。
    (6)选配的SF14无线遥控键盘,大限度地提高作业效率。
    (7)内置强大的功能软件。
    (8)高、低温型仪器(2"/3"/5")可满足-30至+60℃温度环境下作业的需求。
    (9)在同类型仪器中具有IP66防尘防水高等级。
    (10)选配的内置蓝牙模块,可与数据采集器进行无线连接与通讯。
    (11)供2"级和低温型仪器选配的大容量镍氢外部电池。



    SET50RX技术参数

    型号

    SET250RX

    SET350RX

    SET550RX

    SET650RX

    望远镜 照准指示与测距共轴光学系统
    放大倍率/分辨率 30X/2.5"26X/3.5"
    其它 镜筒长度:171mm,物镜孔径:45mm(EDM:48mm),成像:正像
    视场角:1˚30′(26m/1,000m),短焦距:1.3m,背光亮度:5级
    测角部 绝对编码度盘,对径检测
    小显示 1"/5",0.0002/0.001gon,0.005、0.02密位,可选
    测角精度(ISO17123-3:2001) 2"/0.6mgon/0.01密位3"/1mgon/0.015密位5"/1.5mgon/0.025密位6"/1.9mgon/0.03密位
    IACS(角度自校准系统)内置-
    测角模式H右角/左角,置零,锁定,设角,重复测量
    V天顶0/水平0/水平0±90°/坡度%
    双轴补偿器/视准差改正液体双轴倾斜传感器,补偿范围±6′(±111mgon)/提供视准差改正
    水平垂直微动 双速单速
    测距部 同轴相位测距,调制激光(690nm)
    激光输出等级 免棱镜模式:3R级,棱镜/反射片模式:1级
    测距范围免棱镜0.3~400m
    (一般气象条件下)反射片RS90N-K:1.3~500m,RS50N-K:1.3~300m,RS10N-K:1.3~100m
    小型棱镜CP01:1.3~2,500m,OR1PA:1.3~5,000m
    单AP标准棱镜1.3~4,000m/良好气象条件下:1.3~5,000m
     三AP标准棱镜~5,000m/良好气象条件下:~6,000m
    距离单位 米/英尺/英寸
    小显示 精测/速测:0.001m追踪测:0.01m
    测距精度免棱镜0.3~200m:(3+2ppm×D)mm,200~350m:(5+10ppm×D)mm,350~400m:(10+10ppm×D)mm
    (ISO17123-4:2001)反射片(3+2ppm×D)mm
    (ISO17123-4:2002)AP/CP棱镜(2+2ppm×D)mm
    测量模式 精测(单次/重复/均值)/速测(单次/重复)/跟踪测
    测量时间 精测:0.9秒(初次1.7秒),速测:0.7(初次1.4秒),跟踪测:0.3秒(初次1.4秒)
    免棱镜测量光斑尺寸(高×宽)2m时:3×5mm,10m时:6.5×7mm,40m时:19×14mm
    改正 地球曲率与大气折光改正(K=0.142/0.20/none)/水准面改正/比例尺改正(0.5~2.0)
    接口与数据管理
    显示器/键盘 可调对比度、带背光192×80点阵液晶图形显示器/带背光27按键字母数字键盘
    操作面板 双面单面
    数据存储内存约10000点
    外部SD卡,SDHC卡(4GB)/USB闪存(4GB)
    接口 RS-232C串口(波特率:1,200~38,400bps)
    蓝牙模块(选配)/SFX数据传输系统2级蓝牙,Ver.1.2/SFX通过与蓝牙连接的支持GPRS手机进行远程数据传输
    其它
    光学照准指示与测距同轴红色激光束
    导向光绿光(524nm)和红光(626nm)1级LED,工作范围:1.3~150m
    水准器照准部水准器30"/2mm40"/2mm
    图形水准器/圆水准器图形显示范围:±6′(内圆),数字显示范围:±6′30”/圆水准器:10′/2mm
    激光对中器(选配)2级激光产品,红色激光二极管(635nm±10nm),对中精度:≦1.0mm/1.3m
    光学对中器 放大倍率:3X,短焦距:0.3m
    防尘防水等级/基座IP66(ICE 60529:2001)/可拆卸基座(WA200)
    工作温度标准型-20~+50℃
    高温型-20~+60℃
    低温型-30~+50℃

    -

    尺寸(含提柄和电池)165(宽)×180(长)×341(高)166(宽)×173(长)×341(高)
    重量(含提柄和电池标准/高温型5.6kg5.5kg5.4kg
    低温型5.6kg

    -

    电源系统
    电池机载电池BDC46B可充电锂电池BDC46B(7.2V,2.4Ah),除6"机型标配1块电池外,其它机型均标配2块电池
    工作时间(测角测距)机载电池BDC46B约8.5小时,仅测角约12.5小时
    外接电池(选配*12)BDC60:约25小时,BDC61:约50小时
    外部电源输入电压6.0~8.0V DC
    自动关机 5/10/15/30分钟无操作/手动,可选
    软件
    机载程序 后方交会测量、三维坐标测量、放样测量、直线放样、弧线放样、点投影、交会计算、导线平差、单距偏心测量、双距偏心测量、角度偏心测量、对边测量、悬高测量、面积计算
